Dies ist bei weitem der einfachste Weg, um Leiterplatten aus CAD-Software oder PCB-Layoutgrafiken aus Zeitschriften zu erstellen.

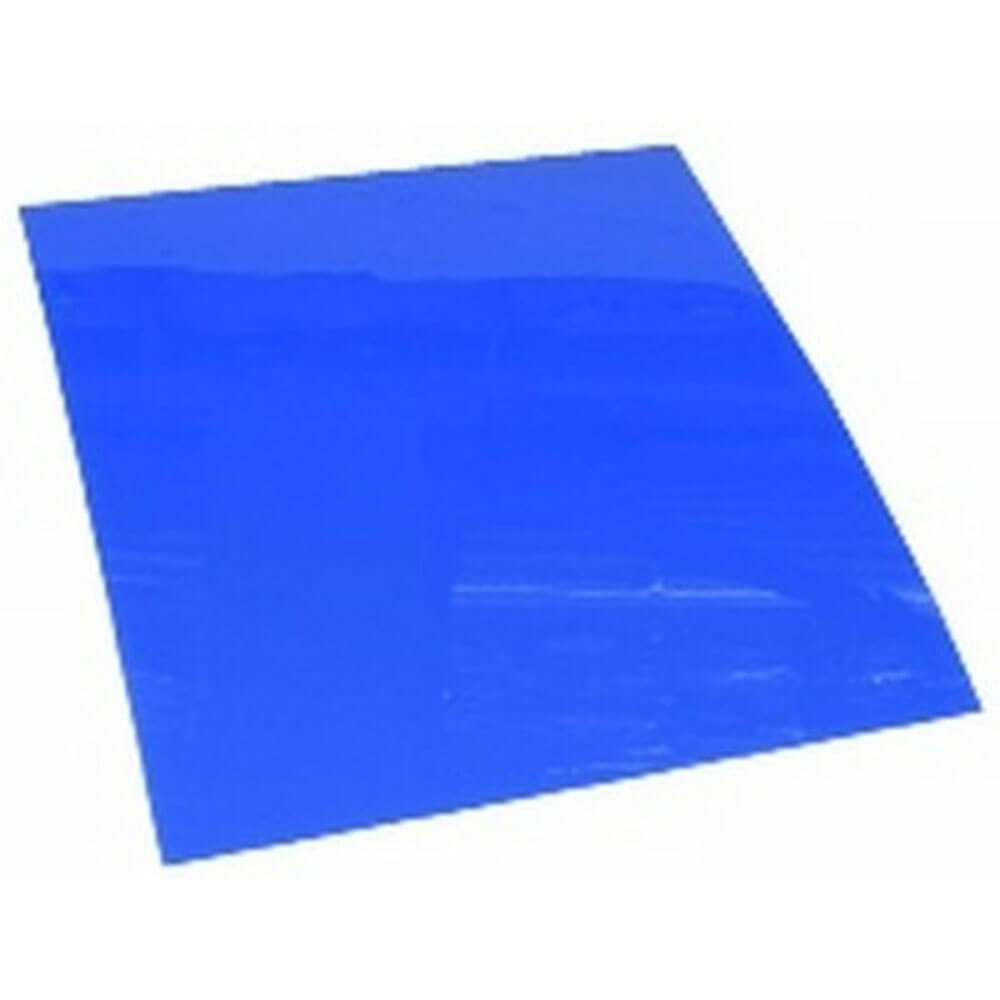

Sie erstellen einfach das PCB-Bild, indem Sie ein Press 'n' Peel-Blatt Transferfolie in das Papierfach eines Fotokopierers oder Laserdruckers legen (die Blattgröße entspricht fast dem A4-Papierfach). Anschließend drucken oder kopieren Sie das Leiterbahnbild auf die Folie. Mit einem Haushaltsbügeleisen drücken Sie das Bild auf ein vorgereinigtes Stück kupferkaschierter Leiterplatte. Das Bild wird auf das Kupfer übertragen und das Bild wird nicht weggeätzt. Ammoniumpersulfat oder Eisenchlorid sind beide in Ordnung.
Product Specifications
- In jeder Packung erhalten Sie 5 Blatt Transferfolie im Format 215 x 280 mm.
- Vollständige Anleitung geliefert.
- 4 einfache Schritte
- 1. Drucken oder kopieren
- 2. Aufbügeln
- 3. Abziehen
- 4. Ätzen
- Length : 30 cm
- Width : 23,1 cm
- Height : 0,1 cm
