Montage erforderlich

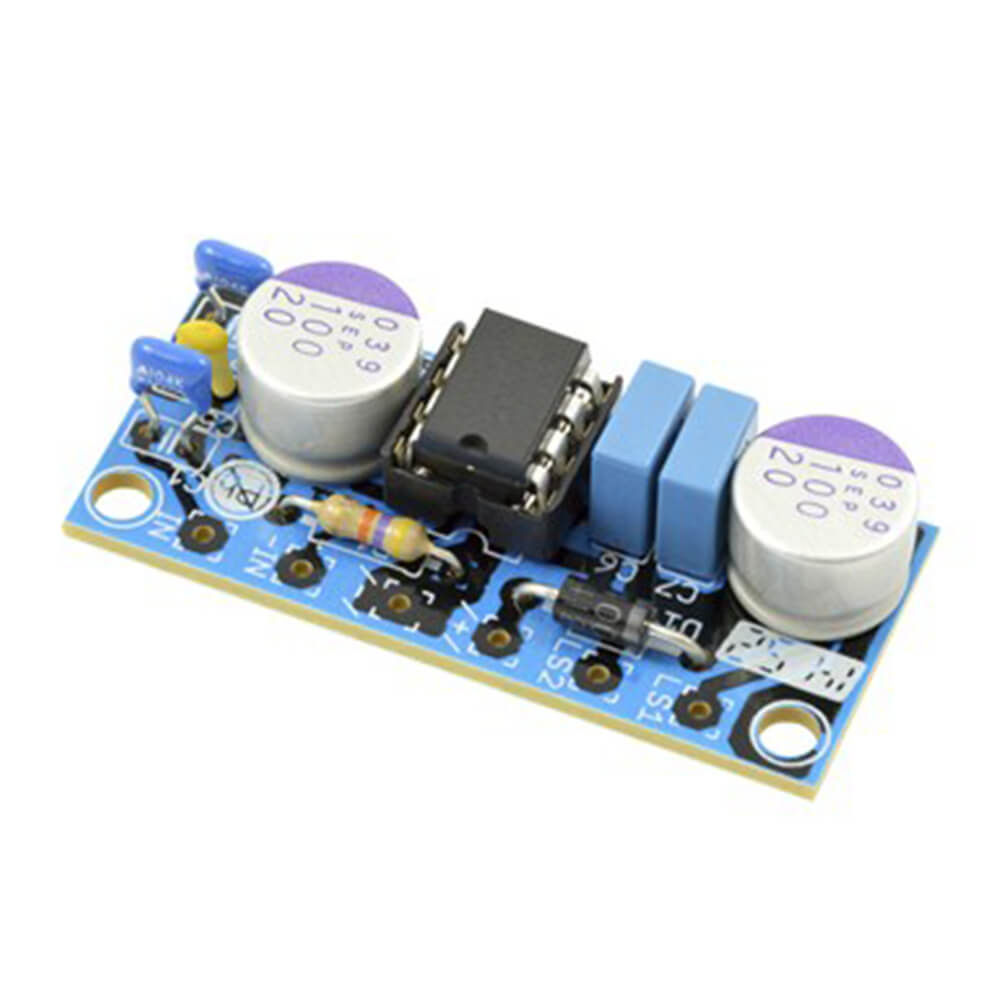

Diese winzige Platine mit den Abmessungen von nur 56 (L) x 16 W (mm) enthält die gesamte Elektronik für einen 1-Watt-Verstärker. 6 bis 9 VDC Betriebsspannung, 50 mV Eingangsempfindlichkeit, 8 Ohm Ausgang und 20 bis 25000 Hz Ausgangsfrequenz. Optionaler Anschluss für ein 10k Ohm - 100K Ohm logarithmisches Potentiometer (nicht im Lieferumfang enthalten) zur einstellbaren Lautstärkeregelung. Bauen Sie dieses Kit in wenigen Minuten! Bausatz mit Platine und allen elektronischen Bauteilen. Passendes Netzteil extra erforderlich (MP-3146 verwenden).
Product Specifications
- Kit-Form: Quick Kit (nur Schaltungsmodul)
- Schwierigkeit: Einfach
- Geschätzte Bauzeit: 15,0 min
- Erforderliche Werkzeuge: Lötkolben
- Zusätzliche optionale Elemente: 10k Ohm - 100k Ohm logarithmisches Potentiometer
- Leiterplattenbreite: 24,0 mm
- Leiterplattenlänge: 41,0 mm
- Audiogerät: Verstärker
- Signaleingangspegel: 50,0 mV
- Ausgangsleistung: 1,0 W
- Ausgangsimpedanzbereich: 8,0 Ohm
- Audiofrequenzbereich: 20,0 Hz, 25000,0 Hz
- Length : 21,5 cm
- Width : 12 cm
- Height : 1,5 cm
